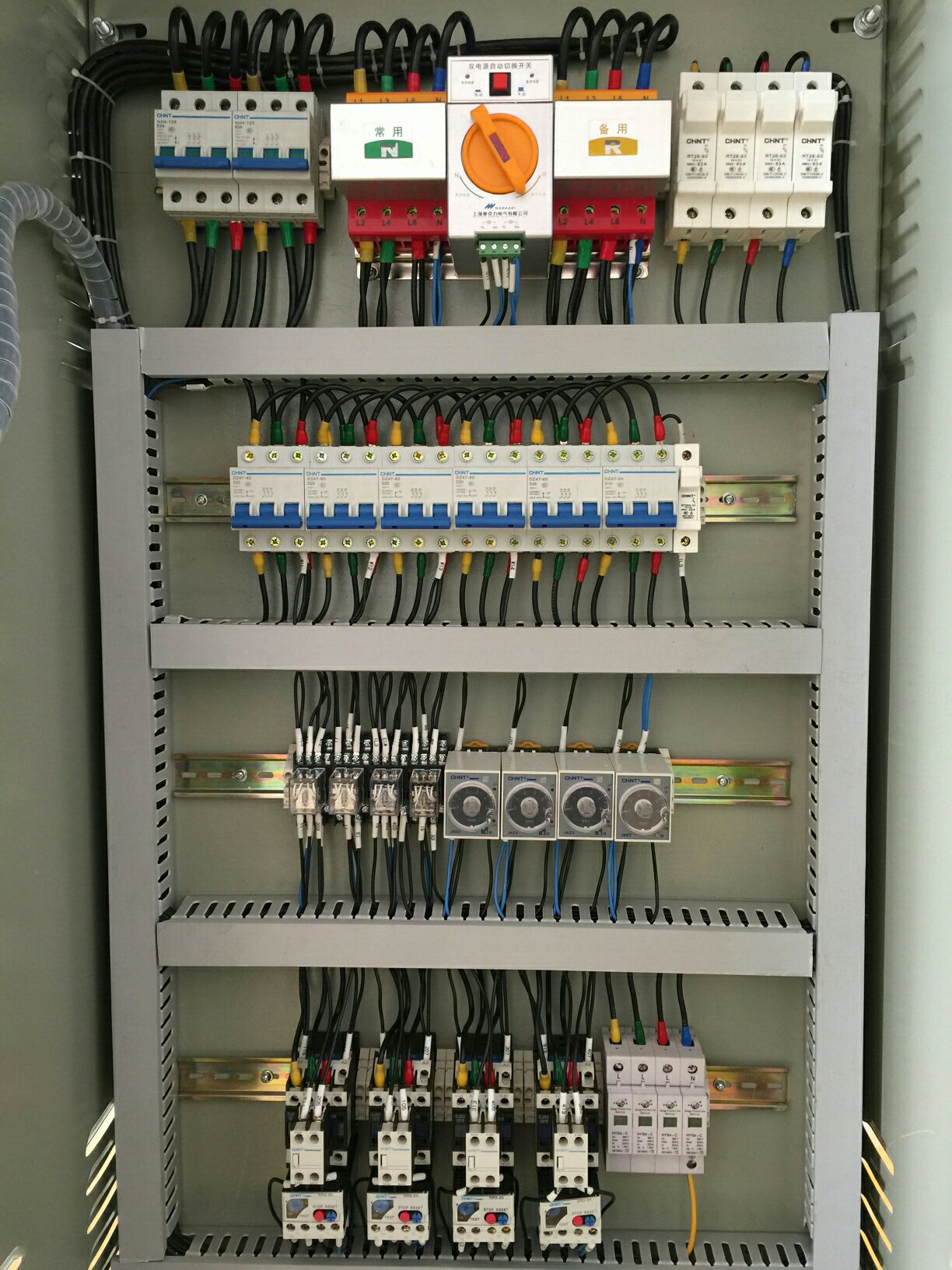

雙電源自動化控制系統應用案例

雙電源自動轉換開關（ATSE）分為CB級和PC級兩個級別。

CB級：配備過電流脫扣器的ATSE，它的主觸頭能夠接通并用于分斷短路電流。PC級：能夠接通、承載，但不用于分斷短路電流的ATSE。

使用類別：AC-33B，適用電動機混合負載，即包含電動機，電阻負載和30%以下白熾燈負載，接通與分斷6le,cosφ=0.5。

使用類別：AC-31B，適用無感或微感負載，接通與分斷電流為1.5le,cosφ=0.8。

二、雙電源自動轉換開關的選擇與使用

當市電與發電機電源轉換時，首先應考慮發電機的特殊性，確認市電斷電后，發電機自動啟動，待發電機電源各項指標達到穩定值后才能輸出，并具有互聯裝置。按轉換時間選擇和使用ATS



1 、根據國家與行業有關規范要求，對于消防設備的雙電源轉換，其轉換時間越快越好，但考慮目前我國的供電技術條件，規定在30s以?xún)?。當消防設備處于運轉期間，若突然出現斷電，勢必引起電源的轉換，由于轉換時間長會(huì )使消防設備停止運轉而影響使用，因此必須增加二次控制環節保證消防設備繼續工作，故在選擇ATS時應優先選擇轉換時間快的產品。



2 、對于應急照明，根據目前我國設計的時間做法，一般采用城市電網的電源作為應急照明供電。為了滿足使用需要和利于安全，允許使用城市電網供電，但是采用ATS作為應急照明時，在正常電源斷電后，其電源轉換時間應當滿足：疏散照明≤15s（有條件時宜縮短轉換時間），備用照明≤15s（金融商品交易場所≤1.5s），安全照明≤0.5s。



3 、當采用發電機組作為應急照明電源時，發電機的啟動和轉換的全部時間不應大于15s。四極型ATS的選擇與使用



⑴ 根據IEC465.1.5條規定，正常供電電源與備用發電機之間的轉換開關應用四極型開關。



⑵ 帶漏電保護的雙電源轉換開關應采用四極型開關。兩個電源開關帶漏電保護時，其下級電源轉換開關應采用四極型開關。



⑶ 兩種不同接地系統間的電源轉換開關應采用四極型開關。⑷TN-S、TN-C-S系統一般不需要設四極型開關。



根據上述要求，在選擇ATS時，應按具體使用功能和要求確定是否采用四極型ATS。
